Introducción de sistemas de ecuaciones lineales en calculadora



Hace ya algún tiempo que no tocamos ninguna entrada formativa o de operaciones con calculadoras de Casio, así que hemos pensado que este es un magnífico momento para hacerlo. Vamos a abordar, además, un tema que entra dentro de las funciones más sofisticadas de esas calculadoras y que, de hecho, es por ello que solo las encontraremos en los topes de gama, en este caso lo haremos sobre dos de las 570Series, la de la ES Plus, y la SP X de ClassWiz.

La ClassWiz es mucho más fácil e intuitiva, así que de ejemplo vamos a tomar como punto de partida a la fx-570ES Plus 2nd Edition, que es menos sencilla en este aspecto y, por lo tanto, algo más complicada, por lo que si sabéis hacerlo en ésta, sabréis hacerlo también en la fx-570SP X de ClassWiz sin ningún problema.




Lo primero que hemos de hacer es acceder al menú de las funciones de la calculadora (pulsamos en la tecla "Mode"), y elegimos la opción 5, EQN, ("Ecuación", en inglés). En ClassWiz haríamos algo parecido, pero eligiendo sección del icono de ecuación.






Para ello, simplemente, pulsamos sobre la tecla del 5.

En ClassWiz, tras navegar hasta el icono adecuado, pulsaremos el signo de "=" ("igual").






Ahora nos aparece un menú bastante más complicado o, por decirlo de alguna manera, caótico. En él nos encontramos las diferentes formas de ecuaciones y sistemas, algo que los que tengáis ClassWiz lo encontraréis enormemente mejor estructurado y más claro (no olvidemos que todo esto lo estamos haciendo sobre la fx-570ES Plus 2nd Edition).

Como vamos a trabajar con un sistema de dos ecuaciones y dos incógnitas, en nuestro caso seleccionamos la opción 1, pulsando sobre su tecla correspondiente:



En ClassWiz elegiremos la opción "1", denominada "Sistema de ecuación lineal" (que nos aparecerá en la calculadora como "Sist ec lineal"), pulsando sobre la tecla del "1".




Bien, ya tenemos la calculadora preparada para introducir datos (términos) de la ecuación. Nosotros vamos a tomar de ejemplo un sistema sencillo, éste concretamente:








Lo vamos introduciendo en la calculadora tal cual veis, teniendo precaución de elegir para los términos negativos, su signo correspondiente, y no el de la operación "menos" del teclado -valga la redundancia- de operaciones, sino de la sección del teclado de terminología y funciones.






Como veis, cada parte de la ecuación la hemos ido introduciendo no en su símil de "x" e "y" (como sí se haría en una ClassWiz), sino que aquí Casio lo ha estructurado como "a", "b" y "c". Es decir: en "a" introduciríamos -en nuestro caso de ejemplo- los términos de "x", luego los de variables con "y", y en "c", finalmente, el resultado de la igualdad del sistema.






Una vez introducidos los datos le damos a "=", y nos irá mostrando el resultado para X, y para Y.








Un inciso que conviene señalar es que en el caso de las ClassWiz, su potencia y capacidad de cálculo (y también sus más completas funciones), nos permiten ir más allá. Podemos introducir expresiones complejas y ella nos las calculará para añadirlas. Tomemos como ejemplo una parte de la ecuación anterior, ya despejada la Y por el método de sustitución.






La podemos introducir en la calculadora directamente, y ella introducirá el resultado como un término más del sistema de la ecuación. Sin embargo, conviene señalar un importantísimo detalle: no debemos introducir, en este caso, los signos negativos como eso, como signos, sino como operación. En lugar de la imagen que veis arriba (introducido como signo), lo correcto sería hacerlo así (introducido el negativo como operación):



Es fácil distinguir el signo negativo como operación o como signo, ya que en el primer caso "la rayita" es más corta, y en el segundo es más larga (en la imagen, el primer signo es como signo negativo, precediendo al 4, y el segundo es como signo de operación, precediendo al 3x).

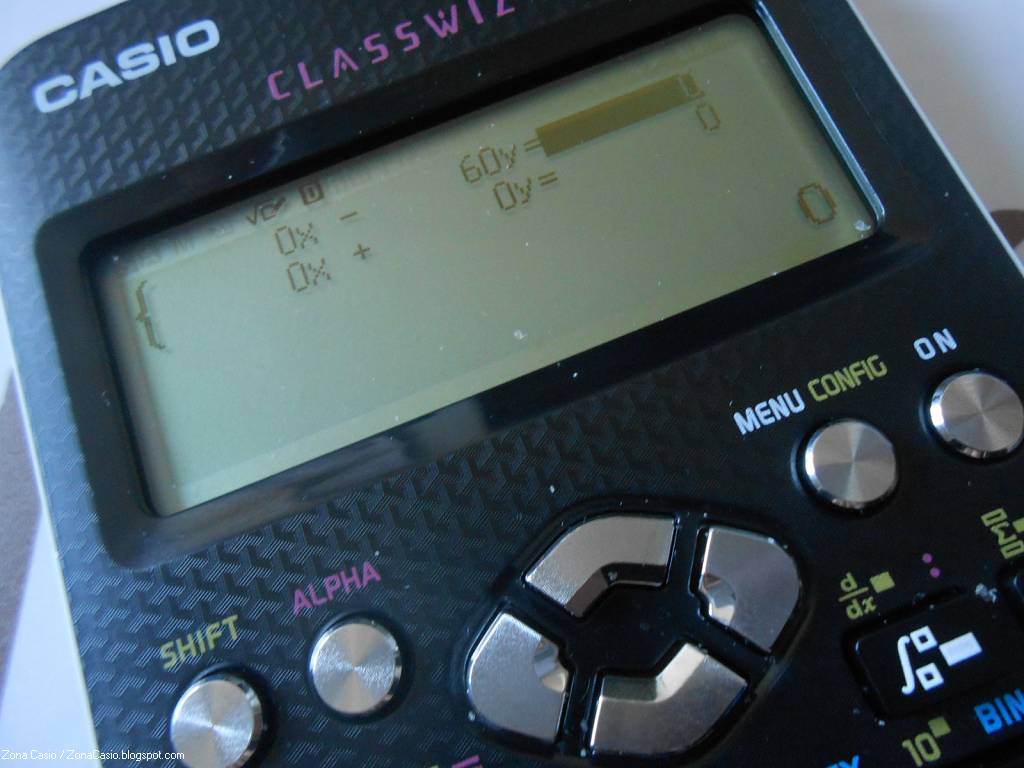

Esto introducirá el resultado del término operado (60) como parte de la ecuación. Si bien es algo que en el sistema de ecuaciones no nos será necesario, dado que los términos serían introducidos uno a uno según nos lo muestra cada bloque o sección de la pantalla de la calculadora, no está de más saberlo.



| Redacción: ZonaCasio.com / ZonaCasio.blogspot.com
